在工業自動化產線中，智能糾偏系統是保障物料（卷材、帶材、皮帶等）穩定運行、避免跑偏的關鍵核心裝置，其運行質量直接決定了產品精度、生產效率與設備壽命。該系統以“感知—決策—執行—反饋”的閉環邏輯為核心，融合高精度感知、智能控制與精準執行技術，實現不同工況下的高速、高精度自動校正，廣泛應用于印刷、包裝、薄膜、紡織、冶金、物流輸送等多個工業領域。深入剖析其核心技術體系與控偏邏輯，對產線優化、設備選型及技術升級具有重要意義。
一、智能糾偏系統的核心技術體系
智能糾偏系統的技術體系可分為感知層、控制層與執行層三個核心模塊，三者協同工作，構成完整的閉環控制鏈路，其中感知層決定糾偏精度上限，控制層決定響應速度與穩定性，執行層決定校正效果的落地。
（一）感知層：高精度偏差檢測技術
感知層是糾偏系統的“眼睛”，核心功能是實時采集物料的位置信息，精準識別其與設定基準的偏差，為后續控制決策提供可靠數據支撐。目前主流的檢測技術與設備如下：
1. CCD/CMOS視覺傳感器：作為當前應用最廣泛的檢測方案，線陣或面陣相機可精準捕捉物料的邊緣、色標、輪廓等基準特征，檢測精度可達0.01mm，適配薄膜、紙張、無紡布、印刷卷材等多種輕薄物料，具有檢測范圍廣、識別精度高的優勢。
2. 激光/紅外傳感器：采用非接觸式檢測方式，抗粉塵、油污能力強，不受物料顏色、光澤的影響，適合金屬帶材、板材等惡劣工業環境，具有檢測距離遠、響應速度快（毫秒級）的特點，可滿足高速產線的檢測需求。
3. 超聲波傳感器：專門適配透明、半透明、高反光物料（如透明薄膜、玻璃纖維），其檢測原理不受物料外觀特性影響，可穩定識別物料邊緣位置，彌補了視覺、激光傳感器在這類物料檢測中的短板。
4. 多傳感器融合技術：為提升復雜工況下的檢測可靠性，將視覺、激光、IMU（慣性測量單元）、編碼器等多種傳感器的數據進行融合處理，有效抵消單一傳感器的檢測誤差，提升系統的抗干擾能力與魯棒性，實現從厘米級到微米級的精度跨越，適配更復雜的生產場景。
基于不同的生產需求，感知層主要有三種檢測模式：檢邊（Edge）模式，直接跟蹤物料的物理邊緣位置；跟線（Line）模式，跟蹤物料表面的印刷色標、基準線等人工標記；對中（Center）模式，以物料的幾何中心為基準，確保物料始終處于產線中心位置。
（二）控制層：智能控制算法與控制器
控制層是糾偏系統的“大腦”，負責接收感知層傳輸的偏差數據，通過核心算法計算校正量，再向執行層輸出驅動信號，其性能直接決定了糾偏系統的響應速度、穩定性與校正精度。
1. 核心控制算法：
（1）經典PID控制：最基礎、最成熟的閉環控制算法，由比例（P）、積分（I）、微分（D）三部分組成。比例環節快速響應偏差，積分環節消除靜態偏差，微分環節抑制系統超調，結構簡單、調試方便，精度可達±1mm，適合工況穩定、負載變化小的低速產線。
（2）模糊自適應PID控制：在經典PID基礎上融合模糊邏輯，可根據偏差大小、偏差變化率自動調整PID參數，無需人工手動整定，響應速度較傳統PID提升約25%，超調量控制在5%以內，適配速度、張力波動較大的高速產線，適應性更強。
（3）模型預測控制（MPC）：基于系統動力學模型，提前預測未來一段時間內的物料偏差趨勢，優化控制量輸出，可有效解決大滯后、強耦合系統的糾偏難題，適合金屬帶材、重型皮帶等復雜工況。
（4）AI自適應與強化學習算法：新一代高端糾偏系統的核心算法，通過機器學習擬合物料特性（厚度、彈性、張力）與工況變化規律，實現無人工調參、全工況自適應，在動態負載下糾偏精度可達92.7%，大幅降低人工運維成本。
（5）雙閉環控制：結合PID與LSTM（長短期記憶網絡），內環通過PID實現實時位置校正，外環通過LSTM預測偏差趨勢并優化參數，兼顧系統的快速響應性與長期穩定性，適合高速、高精度的高端產線。
2. 控制器硬件：
（1）專用糾偏控制器：集成信號處理、算法運算、驅動輸出等功能，體積小、響應快（毫秒級），無需復雜集成，適合小型產線或單機設備。
（2）PLC+運動控制器：適合大型產線集成，支持多軸協同控制與工業總線通信（如EtherCAT、Profinet），可與產線其他設備聯動，實現全流程自動化控制。
（3）邊緣計算單元：本地實時處理視覺、傳感數據，無需依賴云端，降低數據傳輸時延，提升系統可靠性，同時支持數據存儲與本地調試，便于產線運維。
（三）執行層：高精度驅動與執行機構
執行層是糾偏系統的“手腳”，負責將控制層輸出的驅動信號轉化為實際的物理動作，通過調整物料路徑，實現位置校正，其精度與響應速度直接決定了糾偏效果的落地。
1. 伺服電機+滾珠絲杠/同步帶：定位精度可達±0.01mm，響應速度快，運行平穩，無累計誤差，是高精度卷材糾偏（如薄膜、印刷產線）的首選方案。
2. 步進電機：成本較低，采用開環控制，定位精度適中，適合低速、低精度的小型產線或對成本敏感的場景。

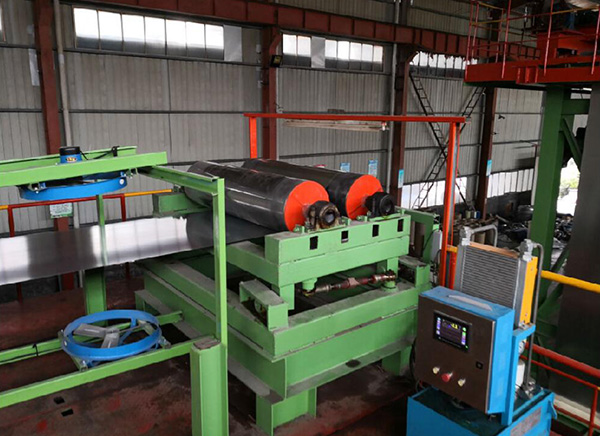

3. 液壓/氣動執行器：推力大、響應快，抗負載能力強，適合重型物料（如帶鋼、重型皮帶輸送機）的糾偏，可應對大負載、高沖擊的工況。
4. 糾偏框架/導輥/擺輥：核心輔助機構，通過平移、擺動等動作調整物料的運行路徑，實現橫向（左右）或角度校正，適配不同寬度、不同類型的物料，確保校正動作平穩、無物料損傷。
二、智能糾偏系統的控偏邏輯：閉環控制全流程
智能糾偏系統的核心邏輯是閉環負反饋控制，通過“感知—計算—控制—執行—反饋”的循環迭代，持續修正物料偏差，確保物料始終處于設定的基準位置，其核心是“實時響應、精準校正、穩定閉環”。
（一）閉環控制基本原理
閉環控制的核心是通過偏差計算與反饋調節，實現系統的穩定運行，其基本公式為：偏差e(t) = 設定值SP ? 實際值PV；控制量u(t) = f(e(t), ?(t), ∫e(t)dt)。其中，設定值SP是物料的目標位置，實際值PV是傳感器采集的物料實時位置，偏差e(t)是兩者的差值，控制量u(t)是控制器根據偏差計算出的校正量，通過執行機構作用于物料，再通過傳感器重新采集實際值，形成完整的閉環。
與開環控制相比，閉環控制可實時反饋校正效果，自動補償外界擾動（如速度變化、張力波動、物料特性差異）帶來的偏差，確保糾偏精度與系統穩定性，是智能糾偏系統的核心優勢。
（二）標準控偏流程（5步閉環）
1. 實時感知：傳感器（視覺、激光等）連續采集物料的邊緣、色標或基準線位置，將物理位置信息轉化為模擬/數字信號，實時傳輸至控制器。
2. 偏差計算：控制器接收傳感器信號，將實測值（PV）與設定值（SP）進行對比，精準計算出偏差的大小、方向及變化率，為控制決策提供數據支撐。
3. 智能決策：控制器根據預設的控制算法（PID、模糊PID、MPC等），結合偏差數據，計算出最優的校正量，輸出對應的驅動信號（電壓、電流或脈沖）。
4. 執行校正：執行機構（伺服電機、液壓執行器等）接收驅動信號，驅動糾偏框架、導輥等機構動作，通過平移、擺動等方式調整物料的運行路徑，實現位置校正。
5. 閉環反饋：傳感器再次采集校正后的物料位置，將新的實際值（PV）傳輸至控制器，重復上述1-4步，持續迭代校正，直至偏差≤設定閾值（如±0.1mm），實現物料的穩定運行。
（三）關鍵控偏策略
為兼顧糾偏精度、系統穩定性與設備壽命，智能糾偏系統采用多種優化策略，適配不同工況需求：
1. 死區控制：設定微小偏差閾值（如<0.5mm），當偏差小于該閾值時，執行機構不動作，避免頻繁振蕩導致的設備磨損與物料損傷，延長機構使用壽命。
2. 前饋補償：提前采集速度、張力、負載等外界擾動信號，將其引入控制算法，提前調整控制量，抑制滯后效應，提升系統的響應速度與抗干擾能力。
3. 分級糾偏：根據偏差大小采用不同的校正速度，小偏差時微調（避免超調），大偏差時快調（提升效率），平衡糾偏精度與生產效率。
4. 多執行器協同：對于寬幅、高速物料（如寬幅薄膜、帶鋼），采用多組導輥、糾偏框架聯動控制，確保物料各部位同步校正，避免局部跑偏。
三、典型應用場景與技術趨勢
智能糾偏系統的應用場景覆蓋多個工業領域，不同場景的技術方案與性能指標存在差異：在薄膜、印刷、涂布產線，多采用CCD視覺+伺服電機+模糊PID方案，精度可達±0.01–0.1mm，響應速度1–10ms；在帶鋼、金屬卷材產線，采用激光+液壓執行器+MPC方案，精度±0.1–0.5mm，響應速度10–50ms；在皮帶輸送機、AGV場景，采用雙目視覺+PLC+模糊控制方案，精度±1–5mm，響應速度50–200ms。
隨著工業4.0與智能化技術的發展，智能糾偏系統呈現四大發展趨勢：一是全視覺化，3D視覺技術逐步替代傳統傳感器，實現物料位置、輪廓、張力、缺陷的一體化檢測；二是AI智能化，無監督學習、強化學習技術的應用，實現一鍵自整定、全工況自適應，大幅降低人工干預；三是邊緣+云協同，本地實現實時控制，云端實現大數據分析、參數優化與遠程運維，提升產線協同效率；四是高速高精化，面向1000m/min以上的高速產線，糾偏精度向亞微米級邁進，滿足高端制造業的需求。
綜上，智能糾偏系統的核心價值在于通過“感知—控制—執行”的閉環協同，解決工業產線的物料跑偏問題，提升產品精度與生產效率。其核心技術的迭代的關鍵在于感知精度的提升、控制算法的智能化與執行機構的精準化，未來將逐步向全場景自適應、全流程智能化的方向發展，為工業自動化產線的升級賦能。
