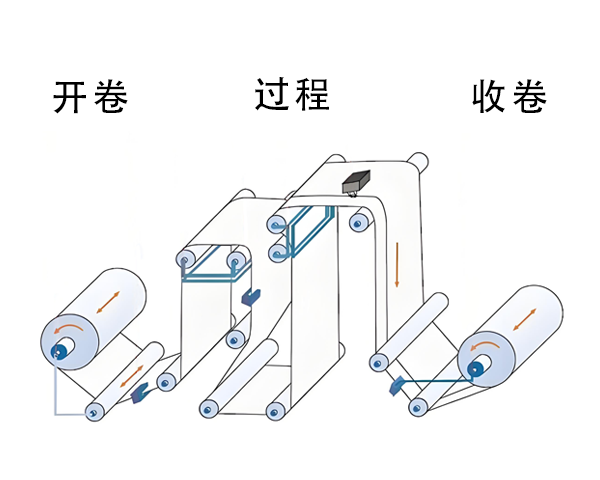

在卷材加工領域，糾偏系統是保障產品質量的核心裝備，其通過動態調節材料位置，消除傳輸過程中的偏移誤差。根據應用場景差異，糾偏系統可細分為開卷糾偏、收卷糾偏和過程糾偏三類，三者在糾偏目標、執行機構與控制邏輯上形成差異化技術路徑，共同構建了卷材加工的全流程糾偏體系。
開卷糾偏：初始定位的精準構建
開卷糾偏聚焦于卷材加工的起始階段，其核心任務是確保放卷后的材料邊緣精準對齊后續加工起點。系統通過光電、超聲波或CCD傳感器實時監測材料導出邊緣位置，傳感器獨立固定于放卷區域，不隨輥筒移動。當偏移量超出閾值時，偏差信號傳輸至控制器，通過算法計算糾偏量，并驅動伺服電機、液壓缸或氣缸調整放卷機架位置，或通過導輥偏轉改變材料傳輸方向，使邊緣對齊目標位置。此類糾偏以靜態調節為主，需適應卷徑變化帶來的慣性差異，常見于印刷機放卷、復合機初始對齊等場景。其技術特點體現為高精度與快速響應，通過雙探頭設計實現冗余檢測，精度可達±0.1mm，液壓驅動系統響應時間縮短，適應高速放卷需求。
收卷糾偏：末端卷邊的動態保障
收卷糾偏則致力于卷材加工的末端環節，其目標是確保收卷后的材料邊緣整齊堆疊，避免錯層或皺褶。系統采用紅外、超聲波或激光傳感器監測卷材邊緣，傳感器與收卷軸位置相對固定，隨卷材移動而擺動。控制器根據預設參數計算糾偏量，驅動糾偏框架或收卷機架橫向移動，并通過伺服電機或液壓缸推動收卷軸，使卷材邊緣始終對齊目標線。此類糾偏需應對材料收卷時的動態變化，強調末端精度控制，可配合磁粉離合器、張力控制器實現張力與位置的協同調節，液壓驅動系統提供推力，適用于重型卷材收卷。其技術特點體現為適應性與高負載能力，廣泛應用于帶鋼收卷、布料卷繞等領域。
過程糾偏：傳輸路徑的持續修正
過程糾偏貫穿于卷材加工的全流程，其核心功能是確保材料在傳輸路徑中保持中心或邊緣對齊，避免蛇形或累積偏移。系統通過固定于導向機構附近的傳感器，如導出輥與壓輥之間，靠近材料路徑，根據偏差信號驅動托架旋轉或?qū)л伷珨[。同時，通過張力傳感器調整材料張力，避免糾偏動作引發二次偏移。此類糾偏對控制器算法要求最高，需集成前饋控制與反饋控制，預測材料偏移趨勢并提前補償系統延遲，常見于印刷套色、分切對齊等高速連續生產線。其技術特點體現為緊湊設計與多模式支持，如DF系列導向機構占用空間小，適于狹小空間安裝，并支持追邊、對中、追線等多種檢測模式，適應不同工藝需求。
技術差異與選型邏輯
三者核心差異體現在應用場景、傳感器安裝、糾偏動作、核心挑戰和典型驅動方式五個維度：
應用場景：開卷糾偏應用于放卷初始階段，收卷糾偏應用于收卷末端，過程糾偏應用于長距離傳輸過程。
傳感器安裝：開卷糾偏傳感器獨立固定，不隨輥筒移動；收卷糾偏傳感器與收卷軸固定，隨卷材擺動；過程糾偏傳感器固定于導向機構附近。
糾偏動作：開卷糾偏調整放卷機架或?qū)л伔较颍站砑m偏推動收卷機架橫向移動，過程糾偏通過導向機構旋轉或?qū)л伷珨[實現。
核心挑戰：開卷糾偏需解決初始定位精度，收卷糾偏需確保末端卷邊整齊度，過程糾偏需維持傳輸穩定性與響應速度。
典型驅動方式：開卷糾偏與收卷糾偏多采用伺服電機、液壓缸，過程糾偏則常用伺服電機、氣缸。
企業在選型時需綜合評估生產線的動態特性、精度需求及成本預算，選擇適配的糾偏方案。開卷/收卷糾偏因系統復雜度較低，初期投資和維護成本相對可控；過程糾偏則因需處理多變量耦合問題，對控制器算法和執行機構精度要求更高，導致初期投資和維護成本顯著增加。
開卷糾偏、收卷糾偏與過程糾偏通過差異化的技術路徑，共同構建了卷材加工的全流程糾偏體系，其技術選擇需結合具體工況與精度要求，以實現生產效率與產品質量的雙重提升。
